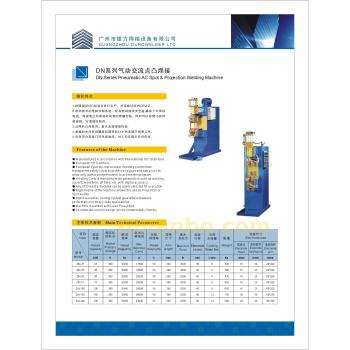

DN系列气动交流点凸焊机

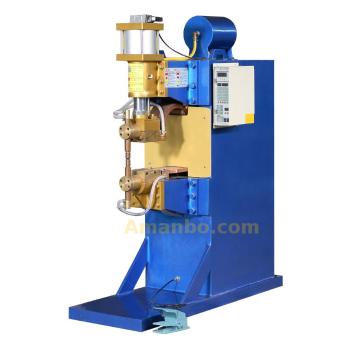

DN Series Pneumatic-AC Spot & Projection Welding Machine



	整机特点









1. 按照国际ISO标准化进行生产，并且通过欧洲CE认证。
2. 欧洲技术的电脑控制系统，配有塑钢透明安全盖，确保了对焊接

电流，焊接电压和焊接时间等的精确控制。同时可以存储32组焊

接参数，方便随时调用。

1.

点焊和凸焊兼用，最大发挥焊接性能。



1. 卓越的水冷系统确保机器可以24小时连续不间断工作。
2. 采用百分百进口环保型油漆，对人和环境无任何伤害。



	Features of the Machine









• Manufactured in accordance with international ISO Standard.
• European CE Certified.
• European Type Microprocessor Welding Control has transparent

safety cover to protect a keypad and has a lock to allow only authorized

 personnel to access the program.

• Welding Control maintains main parameters such as welding current;

weld time, off time, etc. with digital accuracy.

• Any of 23 weld schedules can be easily selected for execution.
• Rigid Frame of the Machine allows the use as Projection or Spot welder.
• Improved water-cooling system guarantees flawless performance in

 heavy-duty applications.

• Machine is painted with Lead-Free paint.
• All materials used in design are environmentally friendly.



	主要技术参数    Main Technical Parameter









项目 Item	额定容量	额定初级电压	额定 频率	最大次极电流	负载持续率	臂伸尺寸	最大加压力	电极 行程	冷却水 流量	重量	电极尺寸 Electrode size
型号 Model	Rated capacity	Rated Primary voltage	Rated freguency	Max. Secondary  Curent	Rated duty cycle	Arm length	Maximum Force	Electorode stroke	Cooling Water flow	Weight	电极头 Electrode  Head	电极握杆 Electrode holding rod	电极臂杆 Electrode arm
	KVA	V	Hz	A	%	mm	N	mm	L/min	Kg	(mm)	(mm)	(mm)
DN-25	25	380	50/60	17500	50	380	2500	60	6	300	16	20	45*200
DN-35	35	380	50/60	18500	50	380	4000	60	6	380	16	25	50*200
DN-50	50	380	50/60	20000	50	380	6280	60	6	430	16	25	50*200
DN-75	75	380	50/60	25000	50	380	6280	60	8	500	16	25	60*200
DN-100	100	380	50/60	30500	50	380	6280	60	8	600	16	25	60*200
DN-150	150	380	50/60	38500	50	380	6280	60	12	750	20	30	80*250
DN-200	200	380	50/60	43000	50	380	6280	60	12	800	20	30	80*250
